Dettagli:
Termini di pagamento e spedizione:
|
Dimensione: | 800L*800W*950H (millimetro) | Altezza di lavoro: | 900±20mm |
---|---|---|---|
Peso: | Approx.150kg | potenza: | 1φ220V 50/60HZ |
Potere totale: | 5KW | Metodo di controllo: | Touch screen + SpA |
Parametri trattati del PWB: | Metta, risparmi e chiamata sul touch screen | Cicalino: | Il cicalino indica che il lavoro è completo |
Evidenziare: | Saldatrice selettivo di 5KW Wave,saldatrice selettivo di 220V Wave,Macchina selettiva dello spruzzo 5KW |
Spruzzo integrato saldatrice selettivo totale di potere 5KW Wave
Spruzzo selettivo e saldatura del saldatrice FS-250 integrati
Processo di operazione del saldatrice selettivo FS-250
L'operatore mette il bordo componente-inserito del PAB sulla piattaforma della saldatura selettiva
la macchina, preme il pulsante di avvio ed i movimenti del bordo del PWB alla posizione stabilita per cambiamento continuo di spruzzatura.
Dopo la spruzzatura del cambiamento continuo, gli inizio di saldatura e dopo che la saldatura è completata, ritorna al
la posizione di partenza, l'operatore rimuove e mette nel bordo seguente.
Paremeter del saldatrice selettivo FS-250
Dimensione | 880L*1040W*960H (millimetro) |
Telaio e copertura della macchina | Struttura + porta di alluminio dei profilati estrusi |
Altezza di funzionamento | 900±20mm |
Peso | Approx.250KG |
Parametro del PWB | |
Dimensione del PWB | Massimo: 350 (L)*250 (W) (millimetro) |
Altezza componente superiore | Max180mm |
Altezza componente inferiore | Max30mm |
Peso del PWB | Max10Kg |
Bordo trattato del PWB | >3mm |
Sistema a spruzzo selettivo | |
Modo del movimento dello spruzzo | Movimento del PWB nell'asse di XYZ |
Spruzzi il volume di cambiamento continuo | 130ml |
Il cambiamento continuo dello spruzzo aggiunge il modo | Manuale |
Tipo dell'ugello spruzzatore | Ago |
Spruzzi il tempo di ciclo | 1 punto saldato sec |
Spruzzi la precisione del movimento | 0.05mm |
Spruzzi il controllo di flusso | manometro + valvola di ammissione |
Sistema di saldatura selettivo | |
Modo di saldatura del movimento | Movimento del PWB nell'asse di XYZ |
Modo del movimento | Motore di punto + ferrovia lineare |
Modo di alimentazione della lega per saldatura | Manuale (opzione: automatico) |
Capacità della lega per saldatura | 16KG |
Tempo di fusione della lega per saldatura | 20min |

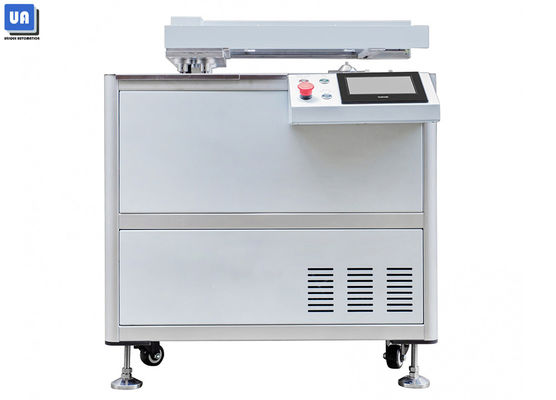

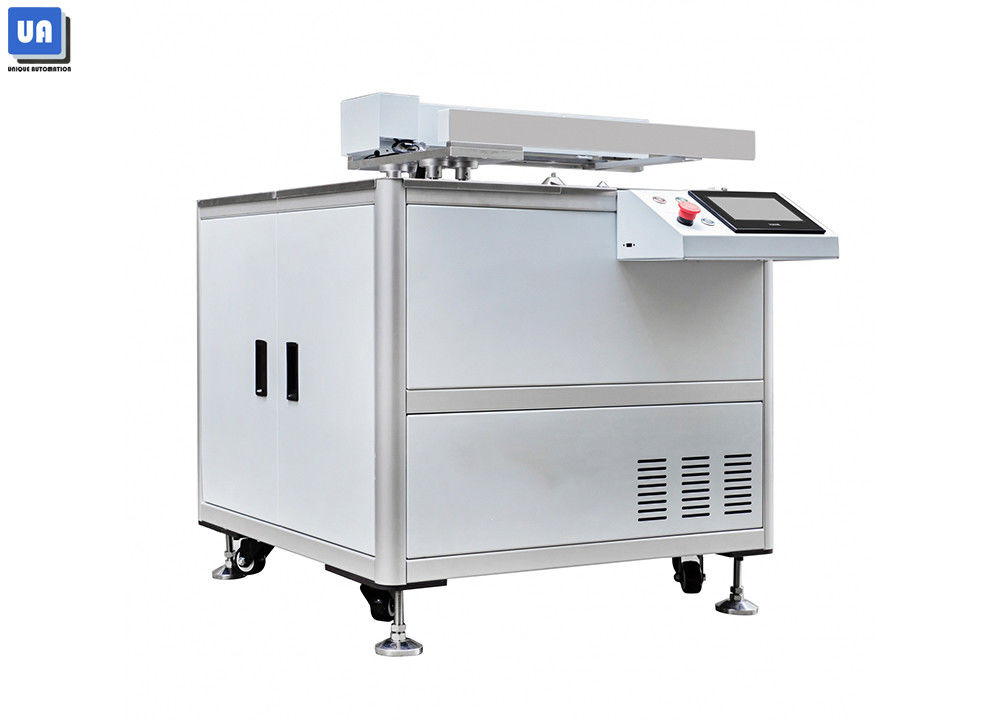

Immagini del saldatrice selettivo FS-250
Vantaggi del saldatrice selettivo
1. Non c'è esigenza delle maschere e dei vassoi speciali della fornace quando salda.
2. Le parti del attraverso-foro non devono usare i materiali ad alta temperatura Riflusso-resistenti. Saldatura generale dell'onda di uso circostanze.
3. il buon tasso di riempimento di saldatura del foro e di qualità può essere ottenuto durante la saldatura.
4. energia di risparmio. Non c'è necessità di avere una grande fornace della latta come l'onda che salda e nessuna necessità di avere una zona di riscaldamento lunga finchè una fornace di riflusso per raggiungere lo scopo.
5. costo di risparmio. Non c'è necessità di usare troppe barre della lega per saldatura come la saldatura dell'onda.
6. L'area dell'evitare è più piccola del vassoio della fornace fatto tramite la saldatura dell'onda.
7. Il circuito non è facile da piegare e deformare dovuto temperatura elevata.
8. rispetto alla saldatura tradizionale ed a SMT dell'onda, salva il tempo.
