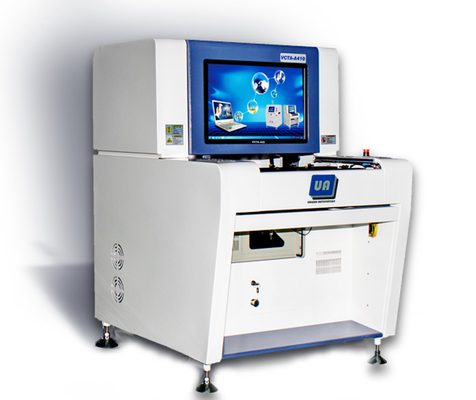

Multi telecamera CCD da tavolino di colore di AOI Automated Optical Inspection Machine di funzione A410

Name: Multi telecamera CCD da tavolino di colore di AOI Automated Optical Inspection Machine di funzione A410
Brand: UA
SKU: A410
Price: 7500 USD
Availability: InStock
Rating: 4.7 (113 reviews)

A410 Desktop Multi Function AOI Automated Optical Inspection Machine Color CCD Camera

Grande immagine : Multi telecamera CCD da tavolino di colore di AOI Automated Optical Inspection Machine di funzione A410

Dettagli:

Luogo di origine:	La Cina
Marca:	UA
Certificazione:	CE, ISO9001, SGS, CTI, ROHS
Numero di modello:	A410

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 unità
Prezzo:	USD 7500-18000
Imballaggi particolari:	Imballaggio sotto vuoto per il trasporto del mare
Tempi di consegna:	7 giorni
Termini di pagamento:	T/T
Capacità di alimentazione:	30 unità al mese

Contatto

Descrizione di prodotto dettagliata

Circostanza:	Nuovo	Nome:	Macchina ottica automatica di ispezione
Applicazione:	Su ordine	Tensione:	380v/50HZ (come richiesta dei clienti)
Tipo:	Alta efficienza	Nome di prodotto:	AOI ha automatizzato la macchina ottica di ispezione
Evidenziare:	Macchina ottica di ispezione automatizzata desktop , Il CCD di colore ha automatizzato la macchina ottica di ispezione , PCBA ha automatizzato l'attrezzatura ottica di ispezione

Macchina ottica automatica di ispezione:

Multi-algoritmi e tecniche di macchina ottica automatica di ispezione:

Struttura e importanti misure di sicurezza novelle;
Programmazione semplice e mettere a punto modo, facile da operare;
Identifichi automaticamente il PWB ed automaticamente identifichi se il bordo è messo dal retro 180°;
L'ispezione simultanea per i multi-bordi e uno spostamento di ispezione di 2 lati del bordo (componenti alto e basso) migliora l'efficienza di ispezione;
I codici a barre astuti della macchina fotografica identificano il sistema. (La macchina fotografica può identificare il codice a barre unico dimensionale della matrice di dati e del codice a barre);
Sistema, monitoraggio ed analisi professionali di analisi di SPC la qualità dei prodotti in tempo reale;
Il sistema di controllo della macchina multipla, può sapere bene dello stato di tutte le linee di produzione;
La programmazione e la ricerca degli errori a distanza fanno il software sono più facili e convento.

Specificazione della macchina della macchina ottica automatica di ispezione:

Categoria	Oggetto		Specificazione
Sistema di riconoscimento	Ispezione		Facendo uso degli algoritmi multipli sinteticamente quale Widm, la tecnologia di contrasto di immagine di colore, colora l'estrazione della tecnologia, la similarità, il Due-valore che tratta la tecnologia, OCR/Ocv ecc.
	Macchina fotografica		Telecamera CCD di colore: 12um/15um/20um
	Lampada-casa		Ring Rgb Led Flash Lamp-House

	Velocità di elaborazione di immagini	Chip 0201	<10ms>
	Velocità di elaborazione di immagini	Tempo di Per-immagine	<170ms>
	Oggetti di ispezione	Difetti di Printig della pasta	Mal allineato, lo straripamento, insufficiente, incollante si apre, macchia
		Difetti componenti	Mancante, mal allineato, obliquo, la pietra tombale, il tabellone per le affissioni, Overtumed, ha invertito Polarty, torto, nocivo
		Difetti della lega per saldatura	Straripamento, lega per saldatura insufficiente e breve, macchia

	Anti misure statiche		Anti sbocco elettrico statico, anti corona statica
Sistema del meccanismo	Dimensione del PWB		25×25mm - 330×480mm, possono ingrandire la dimensione secondo le richieste dei clienti
	Spessore del PWB		0.5mm-2.5mm
	Tolleranza del filo di ordito del PWB		<2mm>
	Spazio componente		Cima<25mm>
	Parti minime dello spazio		01005 & 0.3mmpitch (15um)
	X, piattaforma di Y	Driver	Server di CA
		Orientamento	<10>
Velocità muoventesi		Velocità muoventesi	700mm/s
Sistema molle	Sistema di esercizio		Professionista di Microsoft Windows XP
	Controllo & riconoscere	Caratteristiche	Widm, modello di approvazione di studio, ha fissato automaticamente la rappresentazione del modello, identifica i dati ed il valore numerico di errore
	Controllo & riconoscere	Operazione	Il grafico che programma, prende con Chip Library And Get una struttura che si concilia con Chip Shape, posizione Aureate di ispezione, il micron regola e programmazione facile
	Segno	Mark Numbers	0 – 2marks può essere scelto
	Segno	Riconoscimento della velocità	0.5s/Pcs
Regolatore	Computer		CPU: Intel dual core, memoria: 4g, disco rigido: 500g
Regolatore	Esposizione		Tft a 22 pollici
Altri	La macchina dimensiona (lwh)		90cm×106cm×132cm
	Peso		480kg
	Alimentazione elettrica		AC220v, 10%, monofase 5a 50/60hz, consumo di energia 600w

AOI facile da operare e multifunzionale

Il modello differente di AOI può essere disposto a parecchi punti di controllo di qualità nella linea di SMT tale da controllare la 2D qualità stampa della pasta, i difetti della componente del controllo prima della saldatura di riflusso, la qualità del controllo PCBA dopo la saldatura di riflusso e la IMMERSIONE dopo la saldatura dell'onda.

Multi telecamera CCD da tavolino di colore di AOI Automated Optical Inspection Machine di funzione A410 0

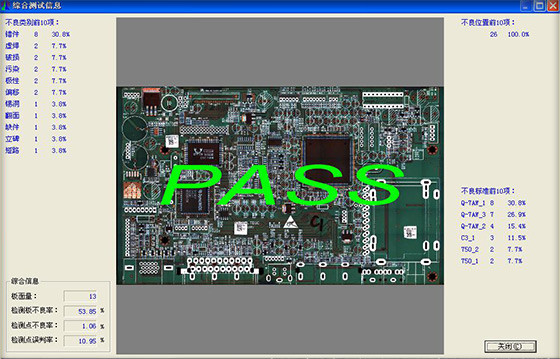

I risultati dei test semplici riferiscono

La relazione sull'esperimento contiene qualche contenuto dello SPC, secondo il banco di prova reale mostra il rapporto della NG e della distribuzione, la manifestazione in tempo reale la quantità dei bordi di prove, le parti per milione, il tasso erroneamente positivo e l'altro dato valido, in modo dall'operatore è facile da conoscere il dettaglio della linea di produzione.

Multi telecamera CCD da tavolino di colore di AOI Automated Optical Inspection Machine di funzione A410 1

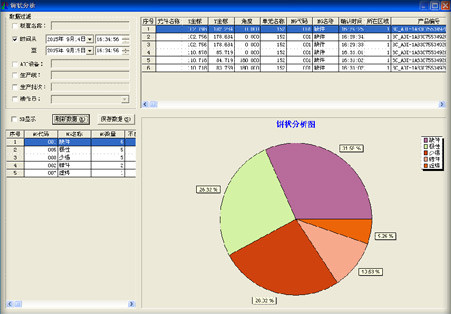

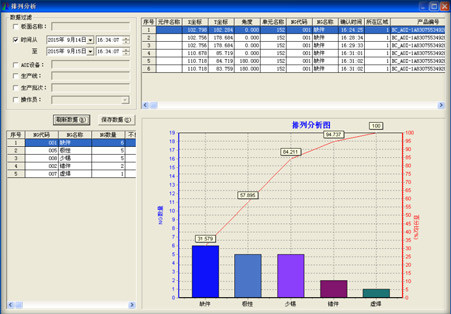

Sistema professionale di SPC

Rapporto professionale di analisi di SPC al riaggiustamento macroscopico e controllare la linea di produzione, ridurre l'incidenza e sollevare efficienza dei prodotti.

Multi telecamera CCD da tavolino di colore di AOI Automated Optical Inspection Machine di funzione A410 2

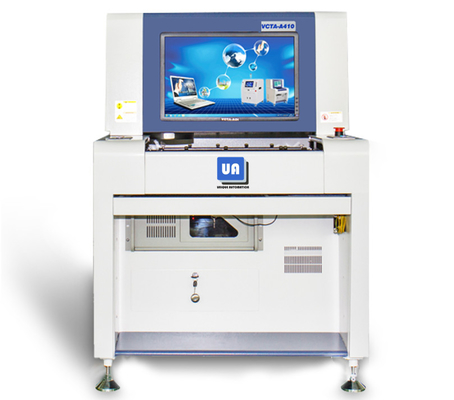

Dimensioni della macchina della macchina ottica automatica di ispezione:

Multi telecamera CCD da tavolino di colore di AOI Automated Optical Inspection Machine di funzione A410 4
