Dettagli:
Termini di pagamento e spedizione:
|
Lunghezza di zona di preriscaldamento: | 1800 millimetri | Peso: | 1608 CHILOGRAMMI |
---|---|---|---|
Tempo di produzione: | 10-20 giorni lavorativi | Metodo della trasmissione: | Bombola |
La larghezza del trasportatore regola: | Controllo elettrico | dimensione: | 4200*1400*1700 (L*W*H) |
Fonda l'alimentazione: | alimentazione automatica | Controllo: | SpA + PC (computer) |
Evidenziare: | Saldatrice dell'onda di SMT,saldatrice di lunghezza 4200mm Wave,Saldatrice industriale di SMT |
Controllo elettrico industriale del saldatrice senza piombo di SMT Wave
Attrezzatura su ordinazione della lega per saldatura di SMT Wave senza piombo per la linea di produzione
Processo della lega per saldatura di Wave della lega per saldatura RF-350B dell'onda
Ci sono molti tipi di macchine della lega per saldatura dell'onda; tuttavia, le componenti di base ed i principi di queste macchine sono le stesse. L'attrezzatura di base utilizzata durante il processo è un trasportatore che muove il PWB con le zone differenti, una pentola della lega per saldatura utilizzata nel processo di saldatura, una pompa che produce l'onda reale, lo spruzzatore per il cambiamento continuo ed il cuscinetto di preriscaldamento. La lega per saldatura è solitamente una miscela dei metalli. Una lega per saldatura al piombo tipica ha il trucco chimico della latta di 50%, del piombo 49,5% e di 0,5% antimoni. [1] la restrizione delle sostanze che pericolose la direttiva (RoHS) ha condotto all'eliminazione della lega per saldatura al piombo nella fabbricazione moderna tuttavia ed alle alternative senza piombo è usata. Sia le leghe del latta-rame-nichel che del latta-argento-rame sono comunemente usate, con una lega comune (SN100C) che è 99,25% latte, 0,7% rami, 0,05% nichel e <0>
Caratteristica della lega per saldatura RF-350B dell'onda
Il ★ il dispositivo dello spruzzo della colofonia può essere estratto e smontato per pulizia e manutenzione facili.
Il dispositivo dello spruzzo di isolamento del ★, vapori di cambiamento continuo è scaricato dalla presa d'aria dedicata.
La funzione di libreria potente di parametro del ★, vari parametri trattati del PWB può essere chiamata ed azionata a richiesta.
Il ★ il computer + sistema di controllo dello SpA è adottato per assicurare l'affidabilità e la stabilità del sistema.
Il ★ la macchina può essere commutato in funzione e a riposo automaticamente secondo i parametri della data, di ora e del controllo della temperatura fissati dall'utente.
Auto-diagnosi del ★ di guasto del sistema, esposizione automatica della causa del guasto ed indagine dei metodi d'analisi guasti in qualunque momento.
Il ★ la temperatura di riscaldamento adotta il controllo a circuito chiuso di PID ed il controllo della temperatura è stabile ed affidabile.
Il sistema a spruzzo dell'inseguimento automatico del ★, la larghezza dello spruzzo ed il tempo a circuito chiuso dello spruzzo sono automaticamente regolato e possono essere come richiesto avanzamento fissato ed estendere il tempo dello spruzzo.
★ fornito dell'operazione economica, generazione automatica dell'onda quando passano il bordo, che minimizza la quantità di ossidazione della latta.
Parametro della lega per saldatura RF-350B dell'onda
Specificazione | RF-350B |
Preriscaldamento del sistema | |
No. delle zone di preriscaldamento | 3 |
Preriscaldamento della lunghezza | 1800MM |
Preriscaldamento degli impiegati | Temperatura ambiente ~300C |
Tempo di riscaldamento | Approssimativamente 20/Min |
Sistema a spruzzo | |
Trasmissione Methos | Motore di punto |
Pressione di spruzzatura | 0.25MPa ~ 0.4MPa |
Flusso di cambiamento continuo | Misuratore di portata di cambiamento continuo |
Alimentazione automatica di cambiamento continuo | Facoltativo |
Metodo dello scarico | Scarico superiore |
Sistema di raffreddamento | |
Metodo di raffreddamento | Aria forzata |
Sistema di pulizia del dito | Spazzola |
Sistema di saldatura | |
Tipo del vaso della lega per saldatura | Azionamento del motore |
Regolazione in altezza di Wave | Manuale |
Capacità del vaso della lega per saldatura | Circa 400Kg |
Tempo di riscaldamento | Approssimativamente 180min (regolazione a 250C) |
Modo del controllo della temperatura | PID + SSR |
Sistema operativo | |
Modo di controllo | SpA + computer |
Disegno di installazione

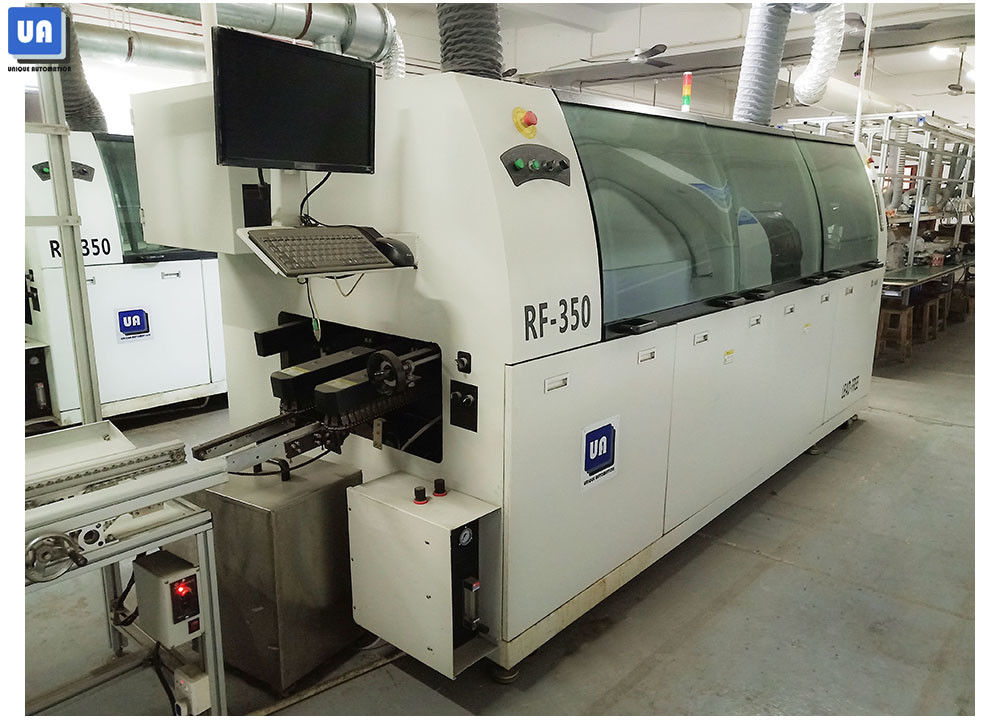

Foto della lega per saldatura RF-350B dell'onda
