Dettagli:
Termini di pagamento e spedizione:
|
Larghezza del PWB: | 50-400 millimetri o su misura | Gamma temporanea: | Sala temperature-320℃ |
---|---|---|---|
Altezza delle parti: | Su 35 millimetri/giù 20 millimetri | Lunghezza di zona di raffreddamento: | 600 millimetri |
Velocità del trasportatore: | 20-1500 mm/min | Dimensione della macchina: | 5150 / 5850 *1300*1450mm |
Controllo: | PC+PLC | ||
Evidenziare: | Forno di riflusso di SMT di 10 zone,Forno di riflusso dello SpA SMT,Forno di riflusso di 10 zone |
Lo SpA del PC controlla la catena di montaggio del PWB di Oven Lead Free di riflusso di SMT di 10 zone
Forno di riflusso di SMT della catena di montaggio del PWB con l'attrezzatura senza piombo di SMT di 10 zone
Caratteristiche di riflusso Oven Equipment
1. PC di Lenovo, sistema di esercizio delle finestre 7, schermo Cinese-inglese dell'interfaccia.
2. Tutti i dati di produzione saranno automaticamente di sostegno, che sono adatte a gestione ISO9000.
3. Diagnosi dell'errore, allarme dell'esposizione e lista intelligenti fuori.
4. l'efficienza di trasferimento del calore di 15% è stata migliorata, che è più adatta a processo di saldatura SENZA PIOMBO.
5. La ferrovia di guida è con il trattamento termico speciale, è dura a non in forma.
6. L'attaccatura principale è rinforzata, che può evitare deformare ed il blocco del PWB.
7. Controllo dello SpA di Siemens, più durevole e stabile.
Tabella di parametro di riflusso Oven Equipment RF-H1010I
Modello | RF-H1010I |
Opzioni disponibili | 450/500 di larghezza massima del PWB Contributo centrale al grande PWB Zona di raffreddamento extra |
Larghezza del PWB (millimetro) | 50 - 400 (o su misura) |
Alimentazione elettrica | 3P/AC 380V O 3P/AC 220V |
Mesh Belt Width (millimetri) | 460 (o su misura) |
Tipo di raffreddamento | Coooling ad aria forzata |
Controllo | SPA + PC |
Lunghezza di riscaldamento di zona (millimetri) | 3632 |
Dimensione della macchina (millimetri) | 5850*1490*1510 |
Correre/che inizia potere (chilowatt) | 11 / 37 |
Deviazione temporanea | ± 2C |
Tipo del trasportatore | Catena e Mesh Belt |
Altezza delle parti | Su Baoard 35mm/nell'ambito del bordo 20mm |
Lunghezza di zona di raffreddamento (millimetri) | 600 |
Accuratezza temporanea | ± 1C |
Velocità del trasportatore (mm/min) | 20-1500 |
Gamma temporanea | Temperatura ambiente ~ 320C |
Peso (chilogrammi) | Approx.2500 |
Altre informazioni di riflusso Oven Equipment
Forno di convezione e di infrarosso
Il forno contiene le zone multiple, che possono essere controllate individualmente per la temperatura. Generalmente ci sono parecchie zone di riscaldamento seguite da una o più zone di raffreddamento. Il PWB si muove attraverso il forno su un nastro trasportatore e quindi è sottoposto ad un profilo controllato della del tempo temperatura.
La fonte di calore proviene normalmente dai radiatori infrarossi ceramici, che trasferisce il calore alle assemblee per mezzo di radiazione. I forni che inoltre usano i fan per forzare l'aria riscaldata verso le assemblee (che sono utilizzate solitamente congiuntamente ai radiatori infrarossi ceramici) sono chiamati forni infrarossi di convezione.
Alcuni forni sono progettati a riflusso PCBs in un'atmosfera senza ossigeno. L'azoto (N2) è un gas comune usato a questo fine. Ciò minimizza l'ossidazione delle superfici da saldare. Il forno di riflusso dell'azoto richiede alcuni minuti per ridurre il tenore in ossigeno ai livelli accettabili all'interno della camera. Così i forni dell'azoto hanno tipicamente sempre iniezione dell'azoto dentro che fa diminuire i tassi di difetto.
Sistema di controllo di riflusso Oven Equipment
Ferrovia del trasportatore di riflusso Oven Equipment

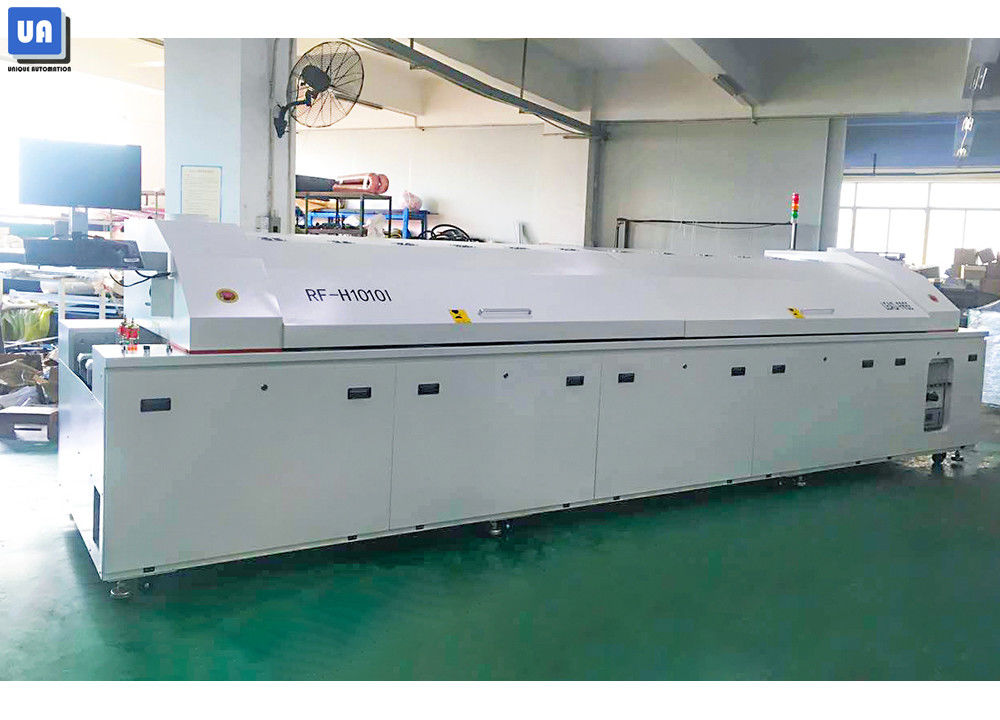

Mostra delle immagini del forno RF-H1010I di riflusso
