Nome di prodotto: | Forno di riflusso di 5 zone | Applicazione: | catena di montaggio dello smt |
---|---|---|---|
Lunghezza di zona del riscaldamento: | 2260 millimetri | Altezza delle parti: | Su 35 millimetri/giù 20 millimetri |
Eseguendo potere (chilowatt): | 9 | Controlli i modi: | SpA + PC (computer) |
Larghezza del PWB (millimetro): | 50 - 400 millimetri | Gamma di temperature: | -320℃ |
Dimensione della macchina: | 4150*1300*1450 millimetro | Velocità del trasportatore: | 20-1500 mm/min |
Evidenziare: | Forno di riflusso di SMT di 5 zone,forno di riflusso di 4150*1300*1450mm SMT,Forno di riflusso del PWB di 5 zone |

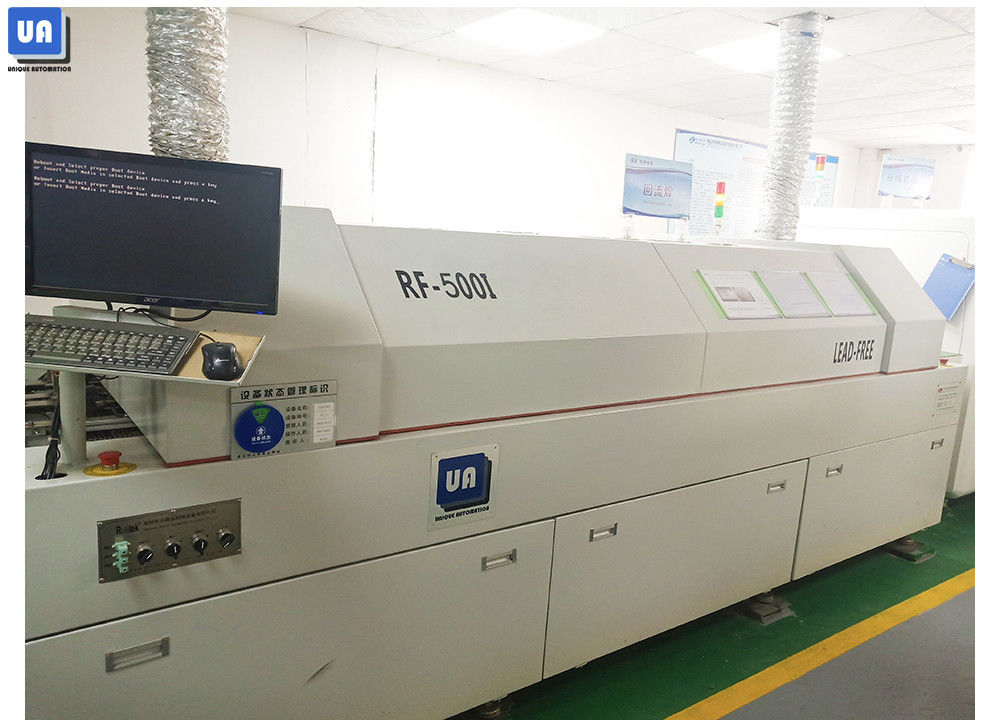

Il PWB 5 suddivide in zone l'attrezzatura di Oven Vacuum Package Lead Free di riflusso di SMT
Le zone del forno 5 di riflusso del PWB di SMT imballano sotto vuoto l'attrezzatura senza piombo
Lle caratteristiche del forno di riflusso di 5 zone
1. La copertura superiore del forno è sollevata dell'aspa elettrica, sicuro e credibile
2. SMEMA compatibile
3. Efficienza della compensazione calore di alto ed anche di temperatura, particolarmente adatta a saldatura delle componenti di BGA CSP.
4. Riscaldamento rapido, richiede meno di 20 minuti per riscaldare dalla temperatura normale alla temperatura di lavoro.
5. La ferrovia di guida è fatta della lega di alluminio speciale con alte accuratezza ed intensità di rigidità, con il sistema di lubrificazione automatico della catena.
6. Il sistema di controllo potente del software di programmazione, può individuare la temperatura online
di analisi della latta e del PWB conservare e stampare i profili.
7. Tutta la zona di temperatura applica i comandi indipendenti coercitivi di PID dei cicli e su & giù stile di riscaldamento,
di cui faccia la temperatura theoven accurato con una grande capacità termica.
8. La progettazione della ruota di vento di brevetto può assicurare che la velocità del vento windspeed possa essere regolato dalla conversione di frequenza.
Lle specifiche del forno di riflusso di 5 zone
Modello | RF-500I |
Deviazione di temperatura sul PWB | ± 1.5C |
No. delle zone di raffreddamento | 1 |
Spazio delle componenti | Distanza alta/bassa del PWB è 25mm |
Max. Width del PWB | 50 ~ 400 MILLIMETRI |
Precisione del controllo della temperatura | ± 1C |
Lunghezza delle zone di riscaldamento | 2250 MILLIMETRI |
Piatto dell'ugello | Piatto di acciaio inossidabile |
Metodo di raffreddamento | Forno dell'aria: Aria forzata; Forno dell'azoto: Refrigeratore di acqua |
Direzione del trasportatore | Opzione |
No. delle zone di riscaldamento | Principale 5 & fondo 5 |
Altezza di sollevamento | 900± 20 MILLIMETRI |
Metodo del trasportatore del PWB | Maglia e rotaie |
Potere di partenza | Approssimativamente 24KW |
Velocità di Convryor | 20-2000MM/min |
Mesh Width | 450 MILLIMETRI |
Alimentazione elettrica | 380V 50HZ/220V 60HZ |
Potere di operazione normale | Circa 3KW |
Impiegati. Campo di regolazione | Temperatura ~320C di Roma |
Dimensione (L*W*H) | 4150*1300*1450 |
Peso | 1350KG |
Che cosa è la funzione del forno di riflusso?
La funzione del forno di riflusso è di inviare il circuito montato delle componenti di SMT nella camera del forno di riflusso di SMT. Dopo temperatura elevata, la pasta della lega per saldatura usata per la saldatura delle componenti di SMD è fusa tramite il processo di aria calda ad alta temperatura per formare un mutamento di temperatura di riflusso, di modo che le componenti di SMD ed i cuscinetti sul circuito si combinano insieme e poi sono raffreddati.
Un'introduzione di prodotto del forno di riflusso di 5 zone
Il prodotto maturo di riflusso dei changdian senza piombo del forno dopo gli anni di prova del mercato. Il forno di riflusso di serie ha mantenuto per molti anni una più grande parte del mercato. Il suo sistema di riscaldamento ineguagliabile del controllo della temperatura e della prestazione soddisfa le richieste di vari processi di saldatura.
È la cristallizzazione dei changdian di ricerca e sviluppo tecnici di anni. La serie di riflusso senza piombo è prodotti di qualità superiore di riflusso commessi a continuare con la richiesta del mercato per migliorare la competitività dei clienti. Il suo nuovo concetto di progetto completamente soddisfa le esigenze di processi sempre più diversi e di considerazione dell'orientamento futuro dell'industria, interamente adatto delle comunicazioni, dell'elettronica automobilistica, degli elettrodomestici, dei computer e di altri prodotti elettronici del consumatore.
