Spessore del PWB: | 0.5-5mm | Altezza di trasporto: | 900±30 millimetro |
---|---|---|---|
Stampa dell'accuratezza: | ±0.025mm | Tempo di ciclo: | < 9s=""> |
Cambiamento del prodotto: | <4min> | Metodo di controllo: | Controllo del PC |
Peso della macchina: | Circa 980kg | FOV DEL CCD: | 8*6 millimetro |
Nome di prodotto: | Pasta Pinter della lega per saldatura | Caratteristica: | Stampante dello schermo della pasta della lega per saldatura senza piombo |
Evidenziare: | Stampante della pasta della lega per saldatura di SMT,Stampante della pasta della lega per saldatura di controllo del PC,Stampatrice della pasta della lega per saldatura di SMT |

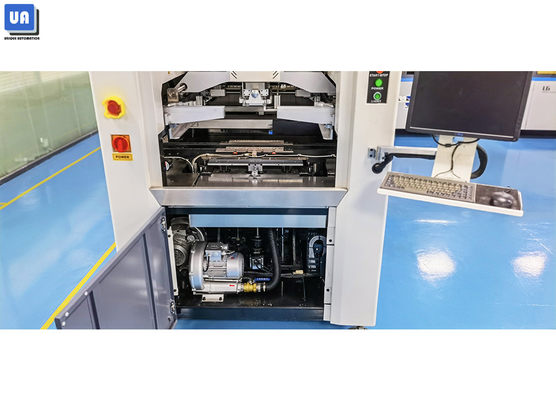

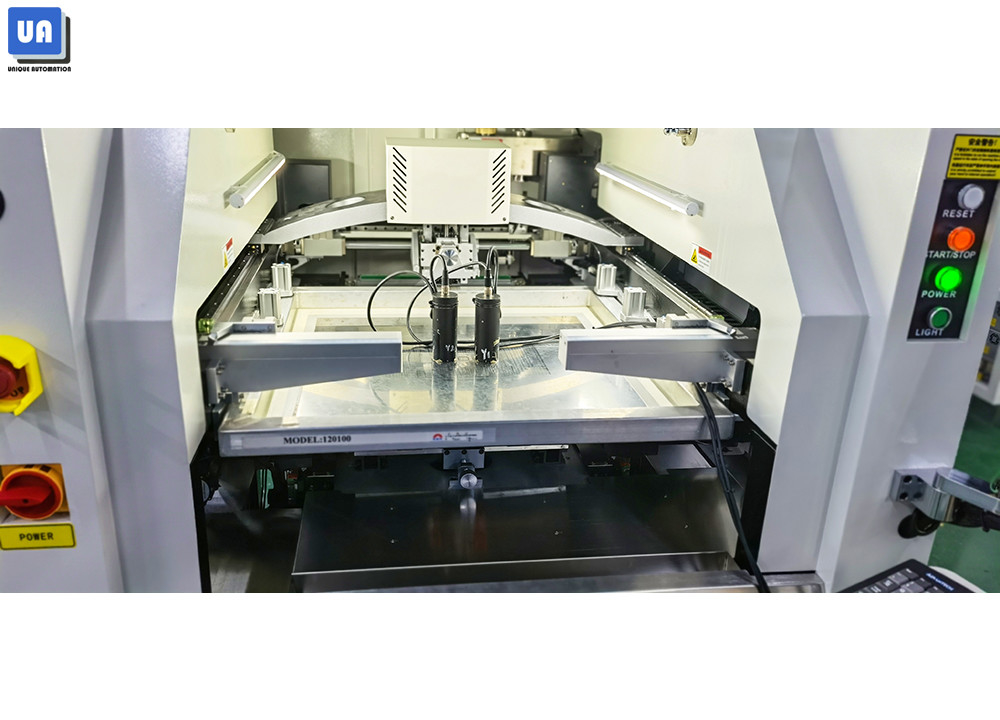

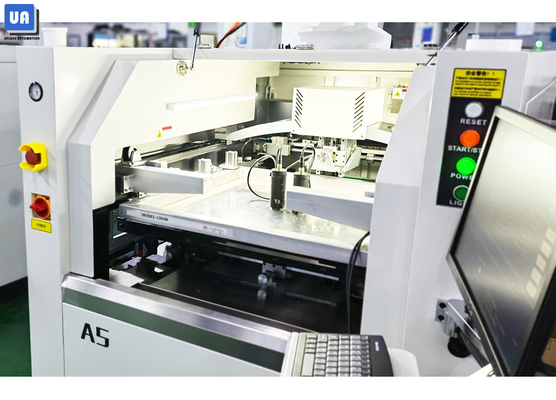

stampante automatica senza piombo della pasta della lega per saldatura di 50*50mm SMT per la catena di montaggio della IMMERSIONE
La data di base della stampante A5 della pasta della lega per saldatura
Stampante della pasta della lega per saldatura | A5 |
Strutture di schermo | Min Size: 370*370 millimetro |
Max Size: 737*737 millimetro | |
Spessore: 25-40 millimetri | |
PWB Min Size | 50*50 millimetro |
PWB Max Size | 400*340 millimetro |
Spessore del PWB | 0.4-6 millimetri |
Distorsione del PWB | < 1=""> |
Altezza di trasporto | 900±40 millimetro |
Direzione di trasporto | Facoltativo |
Velocità di trasporto | 1500mm/S massimo programmabile |
PWB di posizione del bordo | Sistema di appoggio: Tabella magnetica di Pin/Up-dowm Ha regolato/Supportblock a mano |
Sistema di bloccaggio: Lato che preme, ugello di vuoto | |
Testa di stampa | L'indipendente due ha motorizzato le testine di stampa |
Velocità del seccatoio | 6-200 mm/sec |
Pressione del seccatoio | 0-15kg |
Tipo del seccatoio | Acciaio inossidabile (Strandard), di plastica |
velocità di separazione dello stampino | 0.1-20 mm/sec Progammable |
Sistema di pulizia | Asciutto, bagnato, vuoto (programmabile) |
Gamme di adeguamento della Tabella | X: ±10mm; Y: ±10mm |
FOV DEL CCD | 8*6 millimetro |
Ispezione della pasta della lega per saldatura | 2D norma di ispezione |
Macchina | |
Ripeti l'accuratezza di Posistion | ± 0.01mm |
Stampa dell'accuratezza | ± 0.025mm |
Tempo di ciclo | <7s>) |
Cambiamento del prodotto | <5min> |
Aria richiesta | 4,5 ~ 6 chilogrammi /cm2 |
Input di potere | CA: 220±10%, 50/60HZ 3kw |
Metodo di controllo | Controllo del PC |
Dimensione della macchina | 1220*1375*1500mm (L*W*H) |
Peso della macchina | circa 1000kg |
Sistema di pulizia della stampante A5 della pasta della lega per saldatura
Il sistema di pulizia dello stampino è automatico ed efficace. Tre opzioni di lavaggio a secco, di pulizia bagnata e di pulizia di vuoto possono essere selezionate per usare individualmente, sia che per moltiplicarsi. E potete anche scegliere di pulire manualmente. L'unità da pulire è separata dalla telecamera CCD, che può minimizzare il carico del motore e dell'impulso, migliorare la precisione e la velocità di posizionamento e prolungare il tempo di impiego. Il sistema antincendio assicura la spruzzatura uniformemente, dall'alto al basso. La funzione del software può controllare il dosaggio dell'alcool e la carta di pulizia dello stampino, efficacemente conserva più materiali di consumo. La pulizia di vuoto è sostenuta con un fan dedicato, potente ed efficace.

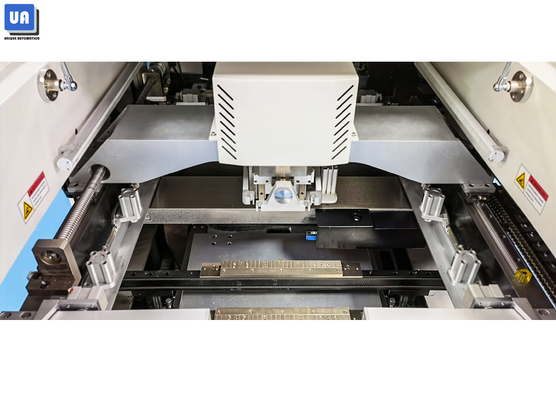

Sistema della ruspa spianatrice della stampante A5 della pasta della lega per saldatura
Tipo del ponte dell'arco che sospende strettamente il PWB collegato diretto della tenuta del blocchetto di vuoto del morsetto del lato della ruspa spianatrice e di sostegno del PWB ed assicurare la testa di stampa con il contatto a regolazione automatica programmabile e sospendente del motore passo a passo drive.full anche fra il PWB e lo stampino.
Il tipo di posizionamento a quattro ruote dello scorrevole con i doppi cursori bilaterali assicura l'accuratezza e la stabilità commoventi quando la ruspa spianatrice sta correndo avanti e indietro. Due insiemi delle teste separate della ruspa spianatrice sono determinati rispettivamente da due motori passo a passo di alta precisione, assicurando l'accuratezza e la stabilità della pressione. Il sistema chiuso del controllo della pressione l0 può individuare e controllare esattamente la pressione del seccatoio durante la produzione in tempo reale.
Interfaccia di operazione della stampante A5 della pasta della lega per saldatura
Facendo uso dell'interfaccia di operazione di Windows XP e facile da imparare per l'utente, con la buona funzione interattiva uomo macchina. Programmando è progettato con insegnamento e la funzione di navigazione, orientamento è disponibile su ogni punto. Diagnosi di funzionamento selettiva cinese/inglese dell'annotazione ripartizione/del giornale/ripartizione
Immagine e sistema ottico della stampante A5 della pasta della lega per saldatura
Luce uniforme dell'anello, del sistema più basso superiore leggero di alta luminosità gamma coassiale ed avanzato di visione di compensazione leggera, automatico pieni e di accurato riconosciuto di tutto il tipo punti del SEGNO. Applicabile per stagnatura elettrolitica, la ramatura, la doratura, la latta che spruzzano, FPC ed altri tipi PWB con differenti colori, capaci di assicurare alta precisione.
