Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | Forno di riscaldamento senza piombo di riflusso di 8 zone | Caratteristica: | Aria calda e senza piombo |
---|---|---|---|
Dimensione della macchina: | 5150*1490*1510 | Deviazione temporanea: | ± 2C |
Velocità del trasportatore: | 20-1500 (mm/min) | Mesh Belt Width: | 460 (o su misura) |
Peso: | Approx.2100 (chilogrammo) | Lunghezza di riscaldamento di zona: | 2932 (millimetro) |
Evidenziare: | Forno di riflusso dell'aria calda di 8 zone,Forno senza piombo di riflusso del PWB,Forno di riflusso del PWB di SMT dell'aria calda |
Un riflusso Oven Welding Machine di 8 zone
Forno di riflusso di zone dell'aria calda 8, forno senza piombo di riflusso del PWB della macchina di SMT
Introduzione delle zone di riscaldamento del forno 8 di riflusso
Sistema circa di riscaldamento del forno di riflusso
sistema di riscaldamento 1.The adottare il radiatore svedese del nichel con efficienza e risparmio di energia. La lunghezza d'onda di picco del potere di radiazione è 4UM con il riflettore superficie curvo migliorare la temperatura per arrampicarsi la velocità, migliora l'efficienza termica. Ed il sistema ad aria forzata speciale di circolazione fare il PWB e la componente uniformemente ha riscaldato ed elimina «l'effetto ombra» efficientemente.
materiale resistente ad alta temperatura speciale di protezione 2.Using in struttura di riscaldamento di conservazione e ghisa nel passaggio di riscaldamento.
3. Facendo uso dell'asse lunga importata di Taiwan SanYue il motore del ventilatore di scarico ad alta temperatura e W hanno modellato la condotta del calore, la progettazione per nessun rumore o vibrazione e conveniente critici per manutenzione.
4. Le zone di riscaldamento sono strutturate con direttore di alluminio poroso dell'aria, aria calda uniformemente si distribuisce alla superficie del PWB. Il cappuccio può aprirsi completamente in modo da continuare facilmente manutenzione.
Parametro del forno senza piombo RF-H800I di riflusso
Forno di riflusso di SMT | RF-H800I |
Dimensione della macchina (millimetri) | 5150*1490*1510 |
Peso (chilogrammi) | Approx.2100 |
Lunghezza di riscaldamento di zona (millimetri) | 2932 |
Correre/che inizia potere (chilowatt) | 8.5 / 33 |
Controllo | SPA + PC |
Gamma temporanea | Temperatura ambiente ~ 320C |
Accuratezza temporanea | ± 1C |
Deviazione temporanea | ± 2C |
Larghezza del PWB (millimetro) | 50 - 400 (o su misura) |
Tipo di raffreddamento | Coooling ad aria forzata |
Lunghezza di zona di raffreddamento (millimetri) | 600 |
Tipo del trasportatore | Catena e Mesh Belt |
Velocità del trasportatore (mm/min) | 20-1500 |
Mesh Belt Width (millimetri) | 460 (o su misura) |
Altezza delle parti | Su Baoard 35mm/nell'ambito del bordo 20mm |
Alimentazione elettrica | 3P/AC 380V O 3P/AC 220V |
Opzioni disponibili | 450/500 di larghezza massima del PWB Contributo centrale al grande PWB Zona di raffreddamento extra |

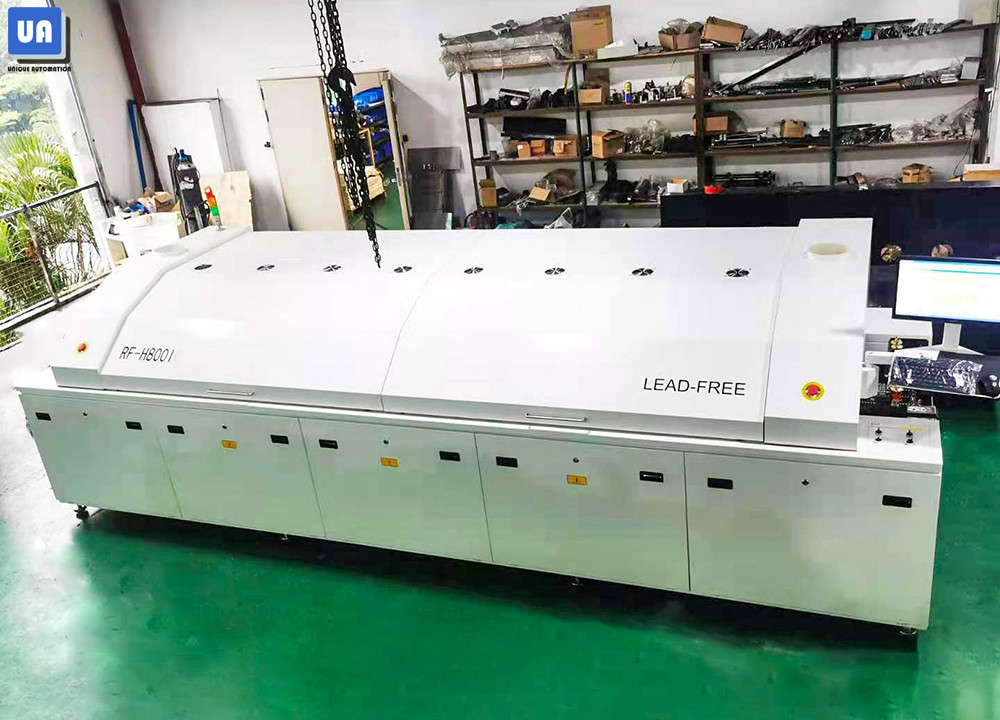

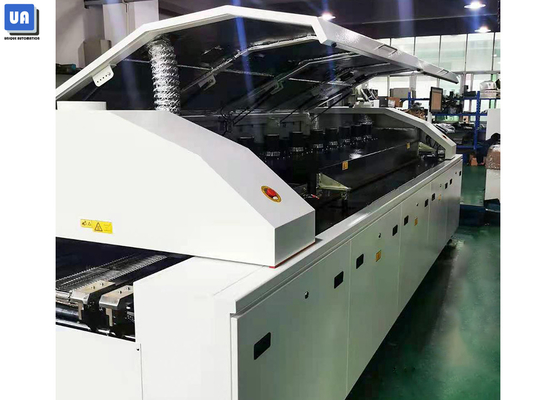

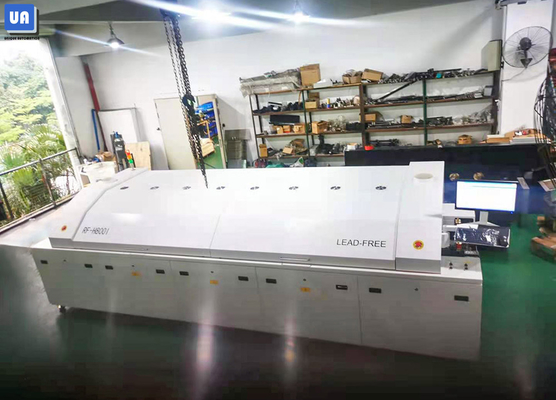

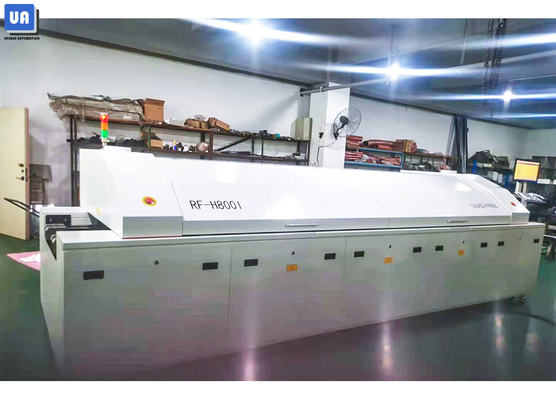

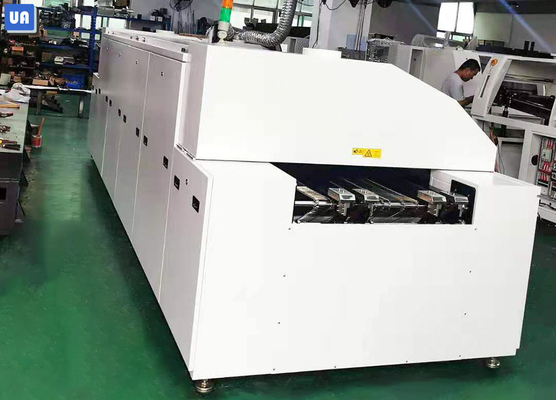

Immagine dettagliata delle zone del forno 8 di riflusso
Metodo d'imballaggio di forno di riflusso
RFQ delle zone del forno RF-H800I 8 di riflusso
1, noi facciamo limitare il potere in fabbrica, come possiamo usare il vostro forno di riflusso ed evitiamo il sovraccarico viaggio quando inizio sulla macchina?
Secondo la situazione reale, possiamo fare i cambiamenti sul software della macchina e quando l'inizio sulla macchina, le zone di riscaldamento sarà riscaldato sopra uno per uno, significa che l'inizio su potere è molto basso, in modo da non sarà problema; anche il cliente può azionare il forno di riflusso dal modo di alimentazione manuale, è molto facile da fissare tutti i parametri nel software;
2, come possiamo collegare il forno di riflusso con l'altra attrezzatura di SMT nella linea di SMT?
Abbiamo fornito l'interfaccia di SMEMA in/out sul forno di riflusso, che è conveniente per il collegamento con la macchina del posto & della scelta, il trasportatore dell'amplificatore, il caricatore/scaricatore, o l'altra attrezzatura di SMT;
3, come sono può fare la manutenzione per il forno di riflusso?
Riordini l'interno di cambiamento continuo delle zone di riscaldamento e della zona di raffreddamento (pulisca il piatto dei fori di aria in ogni zona, là sia molto scoria di cambiamento continuo e bastone volatile della materia sulla placchetta, sul suo blocco possibile i fori);
Prenda fuori i filtri dentro del cambiamento continuo raccolgono il sistema e riordinano la scoria di cambiamento continuo sui filtri;
Sostituisca il tubo del di alluminio sul foro di scarico del forno, se c'è troppa scoria di cambiamento continuo dentro;
Ispezioni la tensione della cinghia e della catena di convogliatore della maglia, regoli la tensione della catena e se la cinghia della maglia troppo liberamente, rimuove prego alcune sezioni della maglia e ricolleghi la cinghia della maglia, per ottenere la tensione adatta;
Aggiunga l'olio di lubrificazione ad alta temperatura nella tazza di olio e controlli se il lavoro della tazza di olio normalmente;
Pulisca il meccanismo di trasmissione dentro del forno, compreso gli ingranaggi, coni retinici della vite, altre parti meccaniche e poi spazzoli il grasso ad alta temperatura di lubrificazione su queste parti;
Ispezioni il gabinetto elettrico, controlli ogni componente in gabinetto, controlli la spia e poi stringa le viti su ogni terminale dal cacciavite, particolarmente circuito principale, per evitare il cortocircuito.
